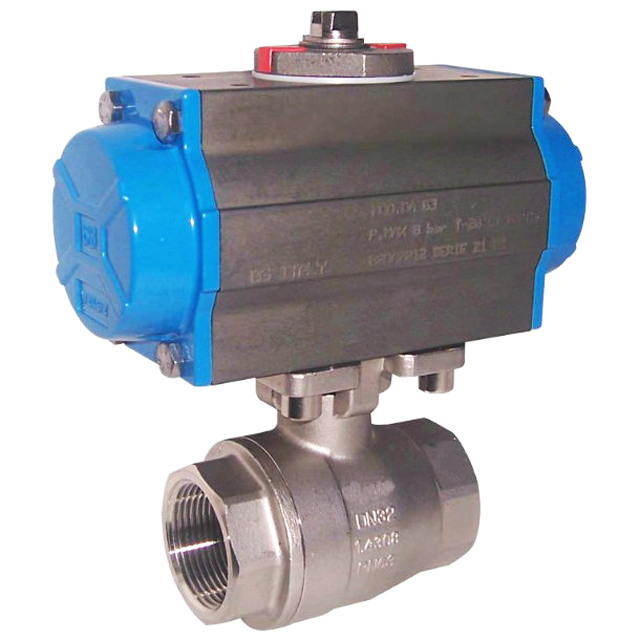

Q611F不銹鋼內螺紋氣動球閥
內螺紋連接球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先Jin工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、氨鹽水、中和水等多種介質。
不銹鋼氣動球閥性能規范
公稱通徑DN（mm） | 6-100 | |||||
公稱壓力PN(MPa) | 1.6 | |||||
公稱壓力 | 強度試驗 | 2.4 | ||||
密封試驗 | 1.8 | |||||
材料材料代號 | C | P | R | |||
主 要 零 件 | 閥 體 | WCB | CF8 304 | CF8M 316 | ||
球 體 | WCB | CF8 304 | CF8M 316 | |||
閥 桿 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |||
密封圈 | 增強聚四氟乙烯 對位聚苯 | |||||
填 料 | 聚四氟乙烯 柔性石墨 | |||||
適 用 | 適用介質 | 水、蒸汽、油品 | ||||
適用溫度 | -28℃ - 350℃ | |||||
執行器 | 型 號 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||
氣源壓力 | 0.4-0.7MPa | |||||
執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
GB12237 | GB12221 | / | GB9131 | GB13927 | ||
不銹鋼氣動球閥安裝尺寸表
公稱 | 尺 寸 | 執 行 器 型 號 | |||||||||
三段式 | 對焊式 | 承插爆式 | |||||||||
G | L | d | L | d | D | L | d | D1 | A | 可選配DA/SR、QGSY、 | |
6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1～14.3 | 9.5 | |
10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55～17.8 | 9.5 | |
15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7～21.95 | 9.5 | |
20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05～27.3 | 11.1 | |
25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8～34.05 | 12.7 | |
32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55～42.8 | 14.3 | |
40 | 11/2 | 129 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65～48.9 | 15.89 | |
50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1～61.35 | 17.4 | |
65 | 2 | 186 | 64 | 193 | 64 | 78 | |||||
80 | 3 | 206 | 78 | 222 | 78 | 94 | |||||
100 | 4 | 240 | 98 | 273 | 98 | 124 | |||||
